Радио модем CP-2005
|
|
Радиомодем РС-2005 позволяет соединить по радиоканалу как два отдельных устройства (Например компьютер и информационное табло, датчик и т.п.), так и возможность организовать беспроводную сеть устройств (по аналогии с функциями сети RS-485 ).
|
| Цена: 5500 руб. |
|

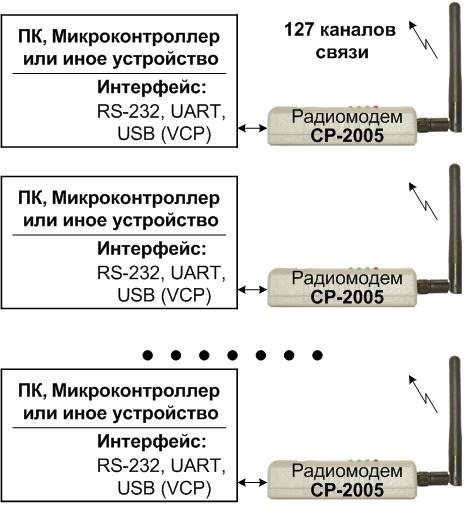

| Схема подключения: |
 |
Как показано на рисунке выше, Радиомодем РС-2005 используется для замены физического соединения по интерфейсу UART, RS-232, USB (виртуальный COM порт - VCP).
Радиомодем может быть одновременно использован как беспроводной преобразователь интерфейсов (USB (VCP)<->RS-232, USB (VCP)<->UART, RS-232<->UART) и способен обеспечить связь на расстояние до 1000 м. (на открытом пространстве в зависимости от режима работы).
Технические характеристики Радиомодема:
| Наименование показателя |
Значение |
| Рабочая частота, МГц |
433,4 – 473,0 |
| Дальность передачи информации, м ( на скорости 1200 бит/сек ) |
1000 |
| Мощность передатчика, мВт ( 8 уровней мощности ) |
до 100 |
| Чувствительность приёмника, дБм |
до -117 |
| Количество каналов передачи данных |
127 |
| Напряжение питания, В |
5 |
| Интерфейс для подключения к компьютеру |
USB / RS-232 / UART |
| Ток потребления от шины USB, не более, мА |
200 |
| Габаритные размеры, мм не более |
90 x 50 x 24 |
| Диапазон рабочих температур |
-10…+70 Сo |
| Масса, кг, не более |
0,2 |
Кроме этого устройство обеспечивает эмуляцию виртуального COM порта (VCP) компьютера в операционных системах Windows (XP/7/8/10) /Linux/Astra Linux/Mac OS для работы с большинством программных продуктов, рассчитанных на использование стандартных COM – портов и автоматическую поддержку стандартных скоростей обмена: от 1200 до 115200 Бит/c.
Порядок установки и настройки:
- Питание устройства осуществляется от 5В через разъем 5 (кабелем USB A->B), либо через разъем 8, контакты 7, 8 (См. раздел внешний вид ниже).
- Для настройки необходимо перевести Изделие в режим «Настройка». Для этого необходимо установить перемычку 9 (См. раздел внешний вид ниже) в положение «Enable» (См. схему установки перемычки на устройстве).
- Настройка осуществляется путем отправки АТ-команд по одному из интерфейсов (USB (VCP), RS-232, UART). В этом режиме интерфейс порта должен иметь следующие настройки: скорость 9600 Бит/сек, 8 бит данных, без проверки четности, 1 стоп-бит (8N1).
- При входе в режим «Настройка» (после установки перемычки в положение "Enable") необходимо выдержать паузу не менее 40 мс, перед тем как передавать команды. После изменения параметров Радиомодема CP-2005, новые настройки вступят в силу после выхода из режима «Настройка». Для выхода из режима «Настройка» и переключения в режим передачи данных, необходимо установить в положение "Disable", после чего выдержать паузу не менее 80 мс, необходимую для применения новых настроек и переключения режимов.
- В режиме «Настройка» Радиомодем CP-2005 поддерживает стандартные AT команды, любая команда начинается с символов AT, в конце команды должен присутствовать символ возврата каретки <CR> (шестнадцатеричное значение 0x0D, в языках программирования “\r”). Ответное сообщение Радиомодема отличается от стандарта AT команд, ответ непосредственно начинается с сообщения и заканчивается символами <CR> и <LF>, в то время в стандарте, ответное сообщение начинается и заканчивается символами <CR><LF>, где <LF> – символ перевода строки, шестнадцатеричное значение 0x0A, в языках программирования “\n”. Настроить Радиомодем CP-2005 можно при помощи терминальной программы COM Port Toolkit 4.0, Terminal 1.9b, и других аналогичных.
- Ниже представлены все основные команды модуля:
| Описание |
Тестовая команда |
| Формат |
AT |
| Ответ |
ОК |
| Описание |
Команда установки скорости порта UART |
| Формат |
AT+B<скорость передачи> |
| Параметр |
<скорость передачи>: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Бит/сек |
| Пример команды |
AT+B4800 |
|
| Ответ |
OK+B4800 |
Скорость порта равна 4800 Бит/сек |
| Примечание |
По умолчанию скорость равна 9600 Бит/сек |
| Описание |
Команда установки номера канала |
| Формат |
AT+С<номер канала> |
| Параметр |
<номер канала>: 001…127 |
| Пример команды |
AT+C001 |
|
| Ответ |
OK+C001 |
Номер канала равен 001 |
| Примечание |
По умолчанию номер канала равен 001, рабочая частота 433,4МГц. Каналу под номером 100, соответствует частота 473,0МГц, шаг канала 400кГц. Не рекомендуется устанавливать канал с номером более 100.
|
| Описание |
Команда установки режима передачи данных |
| Формат |
AT+FU<номер> |
| Параметр |
<номер>: 1…4 |
| Пример команды |
AT+FU2 |
|
| Ответ |
OK+FU2 |
Установлен режим передачи данных FU2 |
| OK+FU2,B4800 |
Установлен режим FU2, автоматическая установка скорости 4800 Бит/сек (только после выхода из режима "Настройка"), при условии, что команда передана на скорости более 4800 Бит/сек. |
| Пример команды |
AT+FU4 |
|
| Ответ |
OK+FU4 |
Установлен режим передачи данных FU4 |
| OK+FU4,B1200 |
Установлен режим FU4, автоматическая установка скорости 1200 Бит/сек (только после выхода из режима "Настройка"), при условии, что команда передана на скорости более 1200 Бит/сек. |
| Описание |
Команда установки мощности передатчика |
| Формат |
AT+P<значение> |
| Параметр |
<значение>:
1=-1 дБм (0,8 мВт)
2=+2 дБм, (1,6 мВт)
3=+5 дБм (3,2 мВт)
4=+8 дБм, (6,3 мВт)
5=+11 дБм, (12 мВт)
6=+14 дБм, (25 мВт)
7=+17 дБм, (50 мВт)
8=+20 дБм (100 мВт) |
| Пример команды |
AT+P6 |
|
| Ответ |
OK+P6 |
Мощность передатчика равна 14 дБм |
| Примечание |
По умолчанию мощность передатчика равна +20 дБм.
Падение мощности на 6…10 дБм, пропорционально уменьшению дальности связи в 2 раза
|
| Описание |
Команда запроса значения параметра |
| Формат |
AT+R<параметр> |
| Параметр |
<параметр>: B–скорость порта, C–номер канала, F –режим передачи данных, P–мощность передатчика |
| Пример команды |
AT+RF |
|
| Ответ |
OK+FU3 |
Текущий режим передачи данных равен FU3 |
| Описание |
Команда запроса всех параметров |
| Формат |
AT+RX |
| Ответ |
OK+B9600
OK+RC001
OK+RP:+20dBm
OK+FU3 |
скорость порта 9600 Бит/сек
номер канала 001
мощность передатчика +20 дБм
режим передачи данных FU3 |
| Описание |
Команда установки параметров порта UART / RS-232 / USB |
| Формат |
AT+U<параметр1><параметр2><параметр3> |
| Параметр |
<параметр1>: 8 – 8 бит данных, 9 – 9 бит данных
<параметр2>: N – без бита четности, E – с битом проверки на четность, O – с битом проверки на нечетность
<параметр3>: 1 – 1 стоп бит, 2 – 2 стоп бита, 3 – 1,5 стоп бита |
| Пример команды |
AT+U8O1 |
|
| Ответ |
OK+U8O1 |
8 бит данных, бит проверки на нечетность, один стоповый бит |
| Описание |
Команда возврата к заводским настройкам |
| Формат |
AT+DEFAULT |
| Ответ |
OK+DEFAULT |
заводские настройки восстановлены |
| Примечание |
Заводские настройки: скорость порта 9600 Бит/сек, номер канала 001, режим передачи данных FU3, мощность передатчика +20 дБм
|
Все настройки модуля сохраняются в энергонезависимой памяти, и не сбиваются при отключении питания.
Кроме этого Радиомодем CP-2005 имеет 4 режима передачи данных: FU1, FU2, FU3, FU4, которые различаются скоростью передачи данных, и энергопотреблением в режиме ожидания. По умолчанию задействован режим FU3. Модули с разными режимами не могут передавать данные друг другу, необходимо выбрать одинаковые режимы, наиболее подходящие по требованиям к конкретной ситуации. Кроме режима, одинаковыми должны быть скорость передачи данных порта, и номер канала. Рекомендуется использовать режим FU3.
Подробнее про режимы передачи данных: FU1, FU2, FU3, FU4, можно прочитать тут.
Комплектность:
- Радиомодем, модели CP-2005, шт. - 1;
- Антенна, шт. - 1;
- Паспорт совмещённый с руководством по эксплуатации, шт. - 1;

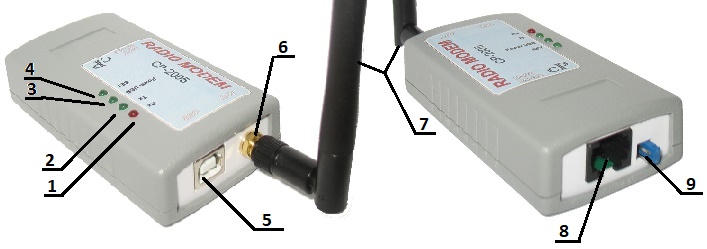

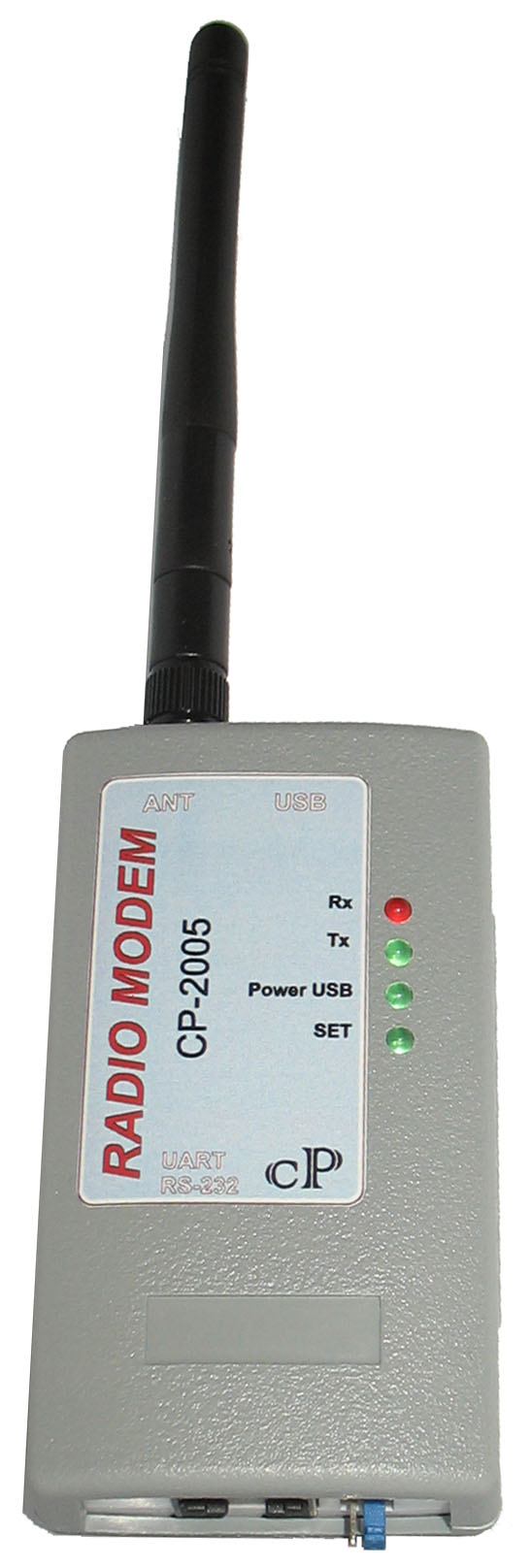

Внешний вид:
- 1 - индикатор передачи данных (красный);
- 2 -индикатор приема данных (зелёный);
- 3 -индикатор питания Радиомодема CP-2005;
- 4- индикатор режима настройки (SET);
- 5 - розетка USB тип B для подключения к персональному компьютеру;
- 6 – разъем для подключения внешней антенны (SMA);
- 7 – антенна 433 МГц;
- 8 – 8P8C (RJ-45) разъем для подключении к линии RS-232 / UART и питания 5В;
- 9 – перемычка для перевода в режим настройки.
Драйвер:
|
 |
 |
 |
| |
 |
|
Разъем 8
Разъем для подключении к линии RS-232 / UART и питания 5В
|
 |
|
Схема установки перемычки для перевода в режим "Настройка".
|
| |
|
 |
